Este documento detalla los principales comandos y herramientas utilizadas para detectar y solucionar incidencias de conectividad en redes.

Herramientas de diagnóstico en Windows

Configuración de las propiedades de TCP/IP

La configuración de red en Windows se gestiona de forma independiente para cada adaptador de red. Para acceder a estos parámetros, siga la siguiente ruta:

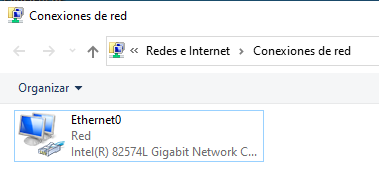

Panel de control $\rightarrow$ Redes e Internet $\rightarrow$ Centro de redes y recursos compartidos $\rightarrow$ Cambiar configuración del adaptador.

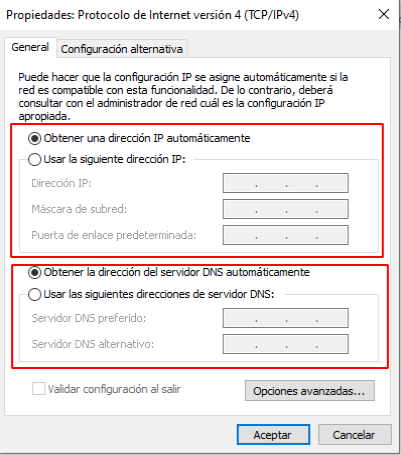

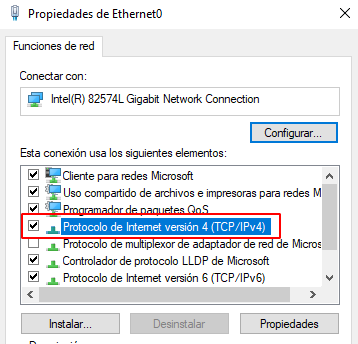

Una vez en el adaptador correspondiente, haga clic derecho sobre él, seleccione Propiedades y luego elija Protocolo de Internet versión 4 (TCP/IPv4).

En la pestaña General, se encuentran los siguientes apartados clave:

Configuración de la dirección IP

  • Obtener una dirección IP automáticamente: Activa el uso del servicio DHCP para asignar dinámicamente la dirección IP, la máscara de subred y la puerta de enlace predeterminada.
  • Usar la siguiente dirección IP: Permite la configuración manual de los parámetros de red:
    • Dirección IP: Identificador numérico único del equipo en la red local.
    • Máscara de subred: Define qué parte de la dirección IP corresponde a la red (incluida la subred) y qué parte al host.
    • Puerta de enlace predeterminada: Dirección IP del dispositivo que permite la comunicación con otras redes (generalmente el router).

Configuración de servidores DNS

Los servidores DNS traducen nombres de dominio en direcciones IP para permitir la navegación web.

  • Obtener la dirección del servidor DNS automáticamente: La dirección se obtiene a través del servidor DHCP de la red.
  • Usar las siguientes direcciones del servidor DNS: Permite asignar manualmente los servidores DNS:
    • Servidor DNS preferido: El primer servidor consultado para la resolución de nombres.
    • Servidor DNS alternativo: Servidor de respaldo en caso de que el primario no esté disponible.

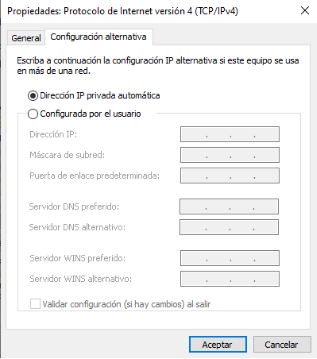

Configuración alternativa

Diseñada para equipos que operan en múltiples redes, común en entornos profesionales:

  • Dirección IP privada automática (APIPA): Utiliza la autoconfiguración si el servidor DHCP no responde.

  • Configurada por el usuario: Permite introducir manualmente la configuración.
  • WINS preferido/alternativo: Servidores de nombres de Microsoft para NetBIOS que mantienen la correspondencia entre direcciones IP y nombres de equipos.

Utilidad del comando ping

El comando ping es una herramienta de diagnóstico fundamental que verifica la conectividad entre un host local y un equipo remoto en una red TCP/IP.

Sus usos más comunes incluyen:

  • Comprobar la conectividad básica de la red.
  • Medir la latencia (tiempo de respuesta) entre dos puntos.
  • Resolver el nombre de un dominio para conocer su dirección IP.
  • Implementar scripts de monitoreo de disponibilidad de servidores.

Para ejecutarlo, abra una terminal de comandos (cmd) presionando Win + R y escribiendo cmd.

Uso general de ping

La sintaxis básica es: ping [Parámetros] [IP/Nombre]

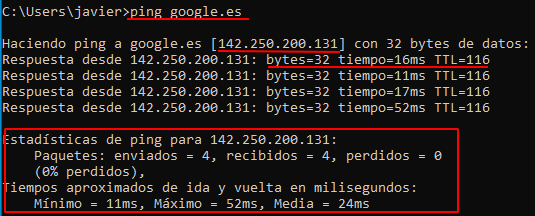

La salida del comando proporciona la siguiente información:

  • Dirección IP: La IP asociada al nombre de la máquina remota.
  • Número de secuencia ICMP: Código de respuesta (ej. 0 indica éxito).
  • TTL (Time to Live): Tiempo de vida del paquete. Se decrementa en cada salto (router). Si llega a cero, el paquete se descarta para evitar bucles infinitos en la red.
  • Latencia: Tiempo en milisegundos que tarda el paquete en ir y volver. Como regla general, una demora superior a 200 ms puede indicar problemas de red.
  • Estadísticas: Resumen de paquetes enviados, recibidos y perdidos, junto con los tiempos mínimo, máximo y promedio.

Parámetros avanzados de ping

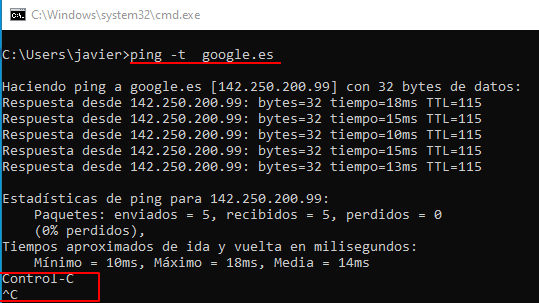

  • -t (Ping infinito): Envía solicitudes continuamente hasta que el proceso se detenga manualmente con Ctrl + C.

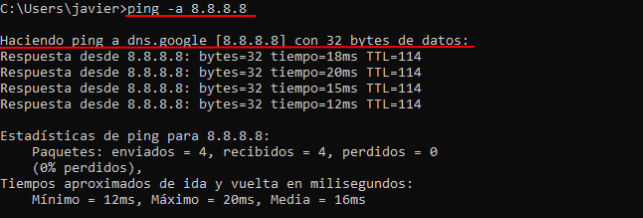

  • -a (Resolución de nombre): Intenta resolver la dirección IP en un nombre de host, facilitando la identificación de los equipos.

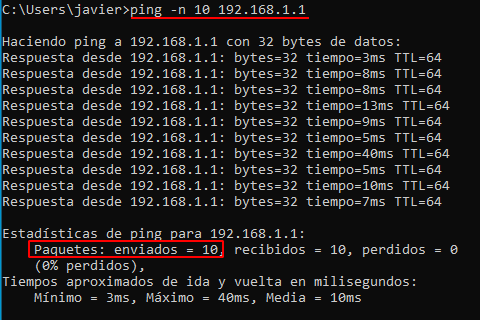

  • -n [número] (Cantidad de solicitudes): Especifica el número de paquetes a enviar (por defecto son 4). Ejemplo: ping -n 10 8.8.8.8.

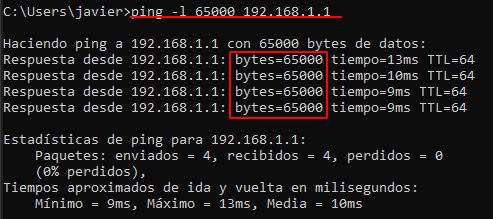

  • -l [tamaño] (Tamaño del paquete): Modifica el tamaño en bytes de los datos enviados (entre 0 y 65,500 bytes).

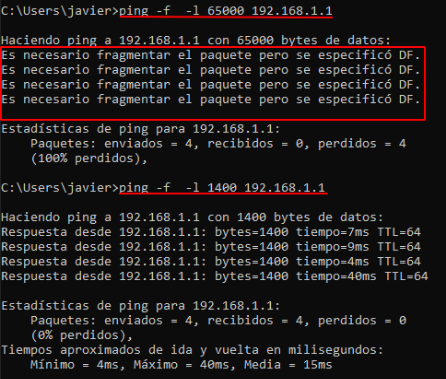

  • -f (No fragmentar): Evita que los paquetes se fragmenten. El tamaño máximo sin fragmentar es generalmente de 1472 bytes.

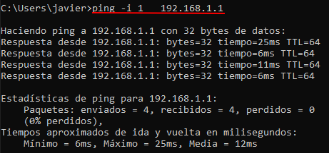

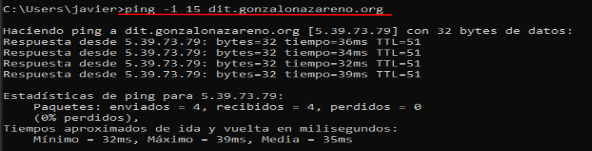

  • -i [TTL] (Fijar TTL): Establece el valor inicial del TTL. Si el paquete alcanza el destino después de exactamente este número de saltos, o si llega a cero antes, se informará el estado correspondiente.

  • -4 y -6: Fuerza el uso de IPv4 o IPv6 respectivamente.

Protocolo de comprobación de conectividad

Para verificar el funcionamiento de la red y detectar errores, se recomienda seguir esta secuencia de pruebas:

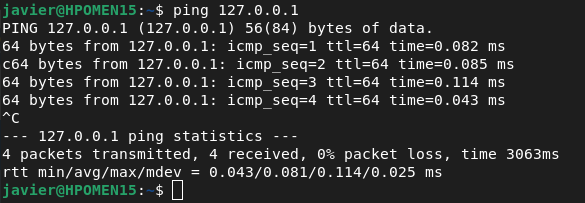

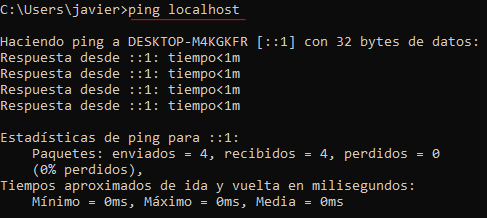

  1. Ping al propio equipo (Loopback): Verifica que la pila TCP/IP y el adaptador de red funcionen correctamente.

  2. Ping a un equipo de la red local: Confirma que la conectividad física y el direccionamiento local son correctos.

  3. Ping a la puerta de enlace (Gateway): Demuestra que existe comunicación con el router que proporciona acceso a otras redes.

  4. Ping a una IP externa (Internet): Confirma la salida a internet sin depender de la resolución de nombres.

  5. Ping a un dominio externo: Verifica que la conexión a internet sea correcta y que los servidores DNS estén resolviendo nombres adecuadamente.

Uso general del comando ipconfig

El comando ipconfig permite visualizar y gestionar la configuración actual de los adaptadores de red del equipo.

Información proporcionada:

  • Descripción del adaptador: Nombre de la tarjeta de red utilizada.
  • Dirección IPv4: IP asignada al equipo en la red local.
  • Puerta de enlace predeterminada: IP del dispositivo que proporciona acceso a internet.
  • Servidores DNS: Direcciones de los servidores encargados de resolver nombres de dominio.
  • Estado de DHCP: Indica si la configuración es dinámica (habilitada) o estática.

Parámetros avanzados de ipconfig

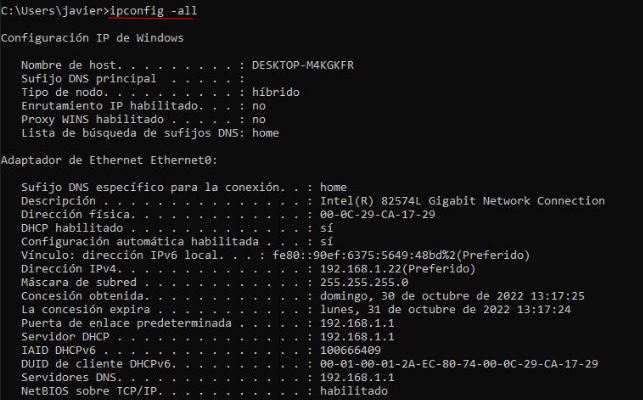

  • /all: Muestra una salida detallada que incluye las direcciones MAC y los servidores DNS.

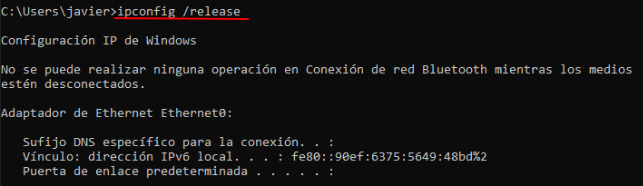

  • /release: Libera la dirección IP actual asignada por el servidor DHCP. Ejemplo: ipconfig /release Ethernet0 para liberar un adaptador específico.

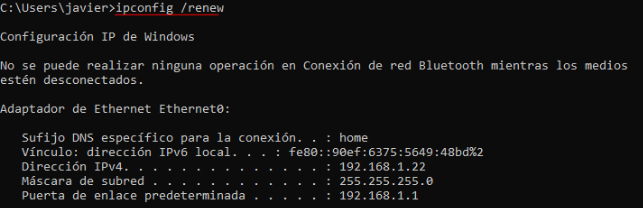

  • /renew: Solicita una nueva concesión de dirección IP al servidor DHCP.

  • /flushdns: Vacía la caché de resolución DNS del equipo local, útil para forzar la actualización de cambios en registros DNS.

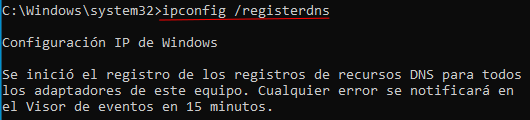

  • /registerdns: Actualiza las concesiones DHCP y vuelve a registrar los nombres DNS en el servidor.

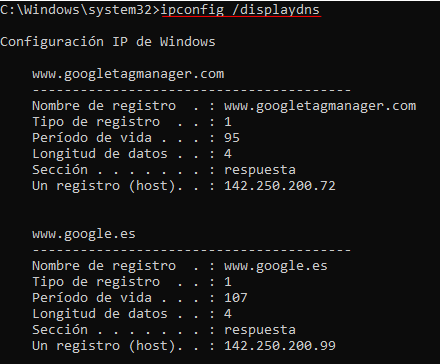

  • /displaydns: Muestra todas las entradas almacenadas actualmente en la caché DNS.

  • /showclassid: Muestra las clases de usuario configuradas en el servidor DHCP.

Uso general del comando arp

El comando arp se utiliza para visualizar y modificar la tabla de correspondencias entre direcciones IP y direcciones MAC (capa de enlace).

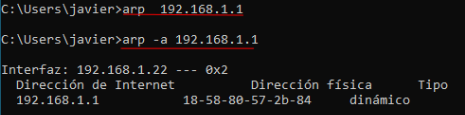

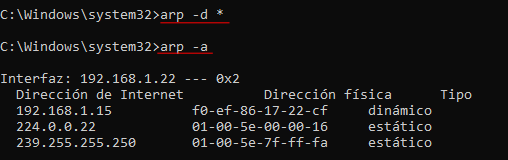

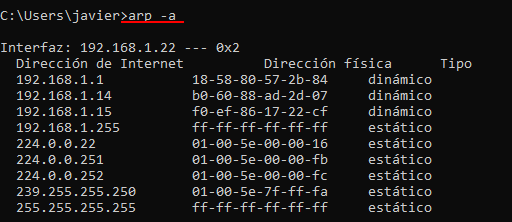

Parámetro arp -a

Muestra las entradas actuales de la caché ARP del host, incluyendo la dirección IPv4, la dirección física (MAC) y el tipo de direccionamiento (estático o dinámico).

Nota: El parámetro -g realiza la misma función que -a.
